Подача – 630 м3/час Напор – 90 м Насосный агрегат 1Д630-90 комплектуется электродвигателем АИР355S4 250кВт на 1500 об/мин. Если сделать подрезку рабочего колеса насоса, чтоб уменьшить параметры, насос 1Д 630-90а, соответственно и электромотор нужно ставить менее мощный: обточка колеса «а» ― агрегатируется с АИР315М4 200 кВт, 1500 об/мин. Насос 1Д630-90б обточка рабочего колеса «б» ― то тогда двигатель мощностью 160 кВт, 1500 об/мин маркировка АИР315S4, также можно скомплектовать 1Д 630-90 насос на раме с электродвигателем асинхронным 110 кВт на 1000 об/мин АИР315S6. Масса насоса 1Д630-90 = 530 кг. Масса агрегата 1Д630-90 = 2290 кг. Габариты агрегата 1Д630-90: длина 2500 мм, ширина 1000 мм, высота 1100 мм. Диаметр входного патрубка ― 250 мм. Диаметр напорного патрубка ― 200 мм.
Насосы и насосные установки Д, 1Д, 2Д
Насос 1Д перекачивает чистую пресную воду температурой до +85ºС и схожие с водой жидкости, размер включений до 0,3 мм, рН показатель водорода от 7 до 8,5. Приводом насоса служит электрический асинхронный мотор или дизельный двигатель. Уплотнение вала насоса – двойное сальниковое, под заказ ― торцовое. Стандартное направление вращения вала левое (это если смотреть со стороны двигателя ― против хода часовой стрелки). Под заказ есть возможность осуществить поставку насоса 1Д, Д с правым вращением ротора. Вы можете заказать у нас как сам насос отдельно, насос смонтирован на раме, а также насосный агрегат в сборе с электродвигателем. Насосы производства Украины. Электродвигатель комплектуется в агрегат в зависимости от параметров насоса (подача и напор), также стоит обращать внимание на требования по взрывобезопасности насосного агрегата. По мощности монтируется двигатель от 22 кВт до 2000 кВт различных маркировок (АИР, 5А, 4АМ, 4А, А4, АО3, АМУ, ВАО2, 2ВР, АИУ, АИММ, 2В). Расшифровка маркировки на примере насоса 1Д 630-90-а У2 1 – модернизация насоса Д – насос двустороннего входа 630 – производительность насоса, м3/час 90 – напор, м а – 1-я подрезка рабочего колеса У – климатические условия 2 – категория размещения.
Ниже представлен ротор в сборе в корпусе насоса 1Д

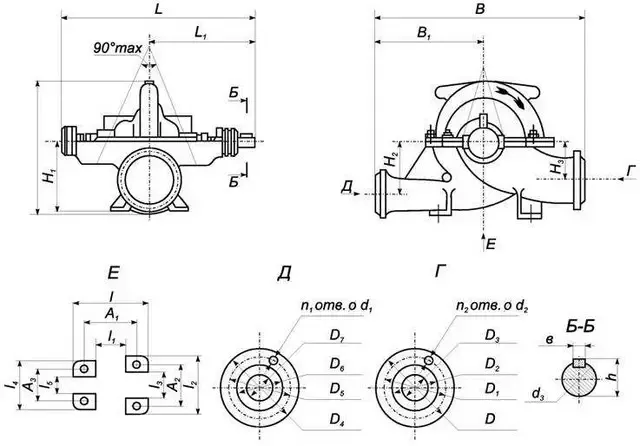

Размеры, диаметры патрубков водяного горизонтального насоса 1Д630-90 и Д630-90
Схематическое изображение насоса Д в разрезе с указанием деталей
